1、應用

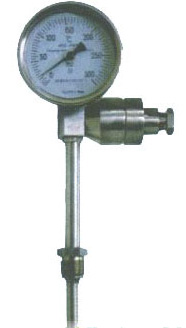

采用雙金屬溫度計與熱電偶/熱電阻一體的方式,既滿足現場測溫需求，亦滿足遠距離傳輸需求,可以直接測量各種生產過程中的 -80-+500 ℃范圍內液體、蒸氣和氣體介質以及固體表面測溫。
2、主要技術參數
標度盤公稱直徑：100、150
熱響應時間：≤40s
精度等級：1.0、1.5
熱電偶：I級1.5℃；II級2.5℃
熱電阻：A級±（0.15+0.005ItI） B級±(0.30+0.005)
防護等級：IP55
3、外形及尺寸
| 形 式 |
D |
A |
B |
E |
d |
| 徑向型 |
105 |
23 |
73 |
|
Φ10
Φ12
Φ14 |
| 155 |
23 |
73 |
|
| 軸向型 |
105 |
50 |
110 |
34 |
| 155 |
50 |
110 |
34 |
| 萬向型 |
105 |
23 |
178 |
120 |
| 155 |
23 |
178 |
120 |
| 電接點軸向型 |
105 |
40 |
135 |
|
| 電接點徑向型 |
105 |
72 |
150 |
42 |
| 電接點萬向型 |
105 |
40 |
175 |
98 |
4、型號及規格
| 型 號 |
分 度 號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
插入長度 |
| WSSE-401 |
E |
-80-+40
-40-+80
0-50
0-100
0-150
0-200
0-300
0-400
0-500 |
1 ． 5 |
1Cr18Ni9Ti
304
316
316L
哈氏 C-276 |
150
200
300
400
500
750
1000 |
| WSSE-501 |
| WSSE-411 |
| WSSE-511 |
| WSSE-481 |
| WSSE-581 |
| WSSP-401 |
Pt100 |
| WSSP-501 |
| WSSP-411 |
| WSSP-511 |
| WSSP-481 |
| WSSP-581 |
| WSSXE-401 |
E |
| WSSXP-401 |
Pt100 |
| WSSXE-411 |
E |
| WSSXP-411 |
Pt100 |
| WSSXE-481 |
E |
| WSSXP-481 |
Pt100 |
注： 熱電偶 I 級，熱電阻 A 級按協議訂貨；
保護管其余材質根據協議訂貨
5、 選型須知
a 型號
b 熱電偶/熱電阻分度號
c 熱電偶/熱電阻精度等級
d 雙金屬溫度計精度等級
e 測溫范圍
f 安裝固定形式
g 保護管材質
h 插入長度
例A：熱電偶雙金屬溫度計，軸向型，E型I級測溫范圍0-400℃。活動螺紋M27x2，保護管316插入長度300mm.即為：WSSE-401 0-400℃ l=300mm I級保護管316
