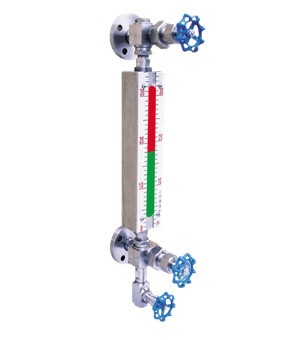

雙色石英管液位計
產品介紹
RC-UGS系列雙色石英管液位計系就地式液位測量?jī)x表主要用來直接指示各工業生產過程 中各種 罐、 塔、箱地下貯藏罐等敞口，帶壓容器內介質液位高度。具有醒目的液綠氣紅雙色顯示和優異的耐酸性能，成功地克服了現有板式或管式液位計的滿液或無液時無法判斷的缺點。與普通的玻璃管液位計主要區別在于使用了耐高溫、高壓的石英玻璃管及更合理的結構，因此，能勝任的的各類高溫、高壓、 超低溫、 超低壓且具酸性的場合。 特別適合用于兩種混合不易分辨的介質如油水與水、液化氣溶水等介質。
|
|
|
RC-UGS系列雙色石英管液位計系就地式液位測量?jī)x表主要用來直接指示各工業生產過程 中各種 罐、 塔、箱地下貯藏罐等敞口，帶壓容器內介質液位高度。具有醒目的液綠氣紅雙色顯示和優異的耐酸性能，成功地克服了現有板式或管式液位計的滿液或無液時無法判斷的缺點。與普通的玻璃管液位計主要區別在于使用了耐高溫、高壓的石英玻璃管及更合理的結構，因此，能勝任的的各類高溫、高壓、 超低溫、 超低壓且具酸性的場合。 特別適合用于兩種混合不易分辨的介質如油水與水、液化氣溶水等介質。 |
|
主要技術指標 |
|
1、測量范圍：300、500、800、1100、1400、1700、2000mm；
注:在2000mm范圍內，也可由用戶自行標定
2、工作壓力：2.5、4.0、6.4MPa
3、工作溫度：-50～520℃
4、介質溫度 ：0～250℃
5、測量范圍L與可視長度H之間的關系：
|
測量范圍 |
300 |
500 |
800 |
1100 |
1400 |
1700 |
2000 |
|
可視長度
（mm） |
IA IIA |
100 |
300 |
600 |
900 |
1200 |
1500 |
1800 |
|
IIIA |
300 |
500 |
800 |
1100 |
1400 |
1700 |
2000 |
6、連接法蘭：UGS-IA，IIA型號為JB82-59、DN20 、UGS-IIIA型號為JB82-59，DN150。
7、伴熱夾套接頭：ZG1/2
8、伴熱蒸汽壓力：≤0.6MPa
9、主要材質：Q235-A碳鋼；1Cr18Ni9Ti不銹鋼 |
|

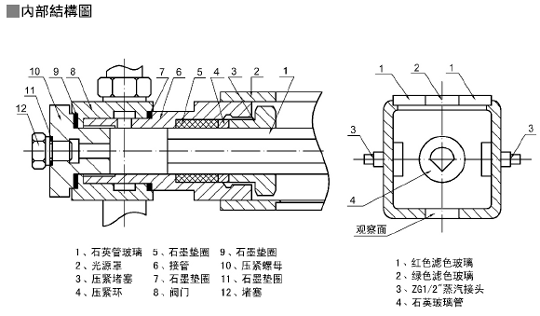

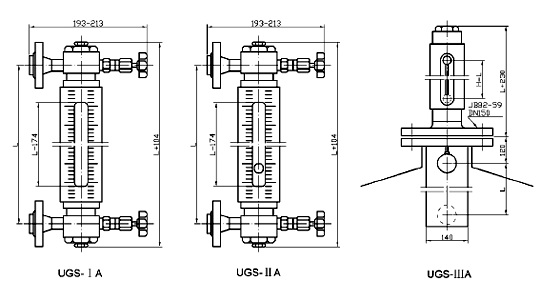

結構圖如下: |
|
|
|
|
|
|
|
概述 |
|
RC-UGS系列雙色石英管液位計系就地式液位測量?jī)x表主要用來直接指示各工業生產過程 中各種 罐、 塔、箱地下貯藏罐等敞口，帶壓容器內介質液位高度。具有醒目的液綠氣紅雙色顯示和優異的耐酸性能，成功地克服了現有板式或管式液位計的滿液或無液時無法判斷的缺點。與普通的玻璃管液位計主要區別在于使用了耐高溫、高壓的石英玻璃管及更合理的結構，因此，能勝任的的各類高溫、高壓、 超低溫、 超低壓且具酸性的場合。 特別適合用于兩種混合不易分辨的介質如油水與水、液化氣溶水等介質。 |
|
主要技術指標 |
|
1、測量范圍：300、500、800、1100、1400、1700、2000mm；
注:在2000mm范圍內，也可由用戶自行標定
2、工作壓力：2.5、4.0、6.4MPa
3、工作溫度：-50～520℃
4、介質溫度 ：0～250℃
5、測量范圍L與可視長度H之間的關系：
|
測量范圍 |
300 |
500 |
800 |
1100 |
1400 |
1700 |
2000 |
|
可視長度
（mm） |
IA IIA |
100 |
300 |
600 |
900 |
1200 |
1500 |
1800 |
|
IIIA |
300 |
500 |
800 |
1100 |
1400 |
1700 |
2000 |
6、連接法蘭：UGS-IA，IIA型號為JB82-59、DN20 、UGS-IIIA型號為JB82-59，DN150。
7、伴熱夾套接頭：ZG1/2
8、伴熱蒸汽壓力：≤0.6MPa
9、主要材質：Q235-A碳鋼；1Cr18Ni9Ti不銹鋼 |
|
結構圖如下: |
|
|
|
|
|
|
|
概述 |
|
RC-UGS系列雙色石英管液位計系就地式液位測量?jī)x表主要用來直接指示各工業生產過程 中各種 罐、 塔、箱地下貯藏罐等敞口，帶壓容器內介質液位高度。具有醒目的液綠氣紅雙色顯示和優異的耐酸性能，成功地克服了現有板式或管式液位計的滿液或無液時無法判斷的缺點。與普通的玻璃管液位計主要區別在于使用了耐高溫、高壓的石英玻璃管及更合理的結構，因此，能勝任的的各類高溫、高壓、 超低溫、 超低壓且具酸性的場合。 特別適合用于兩種混合不易分辨的介質如油水與水、液化氣溶水等介質。 |
|
主要技術指標 |
|
1、測量范圍：300、500、800、1100、1400、1700、2000mm；
注:在2000mm范圍內，也可由用戶自行標定
2、工作壓力：2.5、4.0、6.4MPa
3、工作溫度：-50～520℃
4、介質溫度 ：0～250℃
5、測量范圍L與可視長度H之間的關系：
|
測量范圍 |
300 |
500 |
800 |
1100 |
1400 |
1700 |
2000 |
|
可視長度
（mm） |
IA IIA |
100 |
300 |
600 |
900 |
1200 |
1500 |
1800 |
|
IIIA |
300 |
500 |
800 |
1100 |
1400 |
1700 |
2000 |
6、連接法蘭：UGS-IA，IIA型號為JB82-59、DN20 、UGS-IIIA型號為JB82-59，DN150。
7、伴熱夾套接頭：ZG1/2
8、伴熱蒸汽壓力：≤0.6MPa
9、主要材質：Q235-A碳鋼；1Cr18Ni9Ti不銹鋼 |
|
結構圖如下: |
|
|
|
|
|
|
