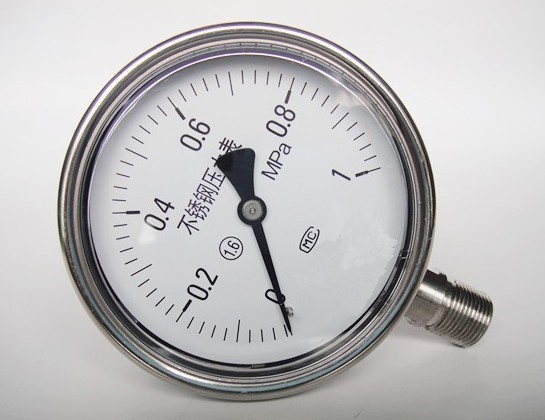

不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站、食品等工業部門對耐腐蝕、耐高溫要求較高的工藝流程中測量各種流體介質的壓力。
結構原理
不銹鋼壓力表由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?/SPAN>)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。
對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
主要技術指標
不銹鋼壓力表主要技術指標:· 標度范圍、精確度等級
|
表盤直徑 |
標度范圍(MPa) |
精度度等級(%) |
|
￠50 |
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；
-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 |
2.5 |
|
￠60 |
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；
-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 |
2.5
(1.6) |
|
￠75 |
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；
-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 |
1.6
(1.0) |
|
￠100 |
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；
-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 |
1.6
(1.0) |
|
￠150 |
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100&, amp;, amp;, lt;, SPAN style="FONT-FAMILY: 宋體; FONT-SIZE: 9pt; mso-ascii-font-family: Verdana; mso-hansi-font-family: Verdana; mso-bidi-font-family: 宋體; mso-font-kerning: 0pt">；
-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 |
1.6
(1.0) |
注：括號內的精度等級僅供特殊訂貨。使用環境溫度：-25~70℃(外殼內充液) -40~70℃(外殼內不充液) 溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃) 抗工作環境振動：V·H·4級(外殼內充液) V·H·3級(外殼內不充液) 重量：
0.2kg (Y100)
0.35Kg(Y-60)
0.55Kg(Y-75)
0.85Kg(Y-100)
0.95kg (Y-150)
· 導壓系統及外殼等材質
|
零件名稱 |
材 料 牌 號 |
|
|
接 頭 |
0Cr18Ni9(304) |
0Cr17Ni12Mo2(316) |
|
彈簧管 |
0Cr18Ni9 Ti(321) |
0Cr17Ni12Mo2(316) |
|
外 殼 |
0Cr18Ni9 |
|
安裝方式及外形尺寸
不銹鋼壓力表安裝方式及外形尺寸
安裝注意事項:
1、測壓點的選擇，所選擇的測壓點能反映被測壓力的真實情況。
�。�1）要選在被測介質直線流動的管段部分，不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。
�。�2）測量流動介質的壓力時，應使取壓力點與流動方向垂直，清除鉆孔毛刺。
�。�3）測量液體壓力時，取壓點應在管道下部，使導壓管內不積存氣體，測量氣體時，取壓點應在管道上方，使導壓管內不積存液體。 |
